Dobór przekroju systemu powietrzna-spalinowego PLEWA Uni Las dla pieców gazowych z zamkniętą komorą spalania
Systemy powietrzno-spalinowe są coraz częściej stosowane w budownictwie jedno- i wielorodzinnym. Przy ich projektowaniu czesto popełnia się błąd polegający na zbyt późnym obliczeniu potrzebnego przekroju komina. Konsekwencją jest najczęściej pozostawienie zbyt małej ilości miejsca na komin, co prowadzi do późniejszych komplikacji i konieczności poprawek na projekcie.
Najważniejszymi paramatrami do obliczenia przekroju są:
- rodzaj pieca: producent, typ, model i związane z tym: moc pieca, masowy strumień spalin w kg/h lub g/sek, temperatura spalin
- ilość podłączonych pieców
- wysokość komina

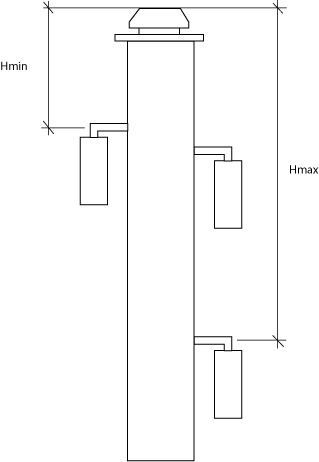

- odległość od podłączenia najwyżej położonego pieca od wylotu komina Hmin
Efekt obliczeń przedstawiamy w tabeli, w której w zależności od podanych powyżej parametrów podajemy maksymalną ilość pieców jaką można podłączyć do komina określonej średnicy.
Przykładowa tabela wyników obliczeń średnicy systemu powietrzno-spalinowego PLEWA Las
|
Przykładowy piec Q=23 KW |
LAS |
10/10 | 12/12 | 14/14 | 16/16 | 18/18 | 20/20 | 22/22 | 25/25 | 27/27 | 30/30 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Odległość od ostatniego podłącznia od wylotu komina Hmin. | ||||||||||||
| Moc pieca | 23,3 kW | > 2 m | 0 | 1 | 1 | 2 | 2 | 3 | 4 | 5 | 6 | 7 |
| Grupa spalinowa | III 3 | > 4 m | 0 | 1 | 1 | 2 | 3 | 4 | 5 | 6 | 8 | 10 |
| Podłącz. pow. spalin ⦰ mm | 60/100 | > 6 m | 0 | 1 | 1 | 2 | 3 | 4 | 6 | 7 | 9 | 12 |
| Temp. spalin | 122/100 C | > 8 m | 0 | 1 | 2 | 2 | 3 | 5 | 6 | 8 | 10 | 13 |
| Masa spalin | 16,11 g/s | H max. | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 24 | 22 |
Cyfry w polu tabeli oznaczają maksymalną możliwą ilość podlączonych pieców do jednego systemu pow.-spalin. PLEWA o danym przekroju.
Tabelę sporządzono dla typowego pieca przepływowego z zamkniętą komorą spalania o mocy 23,3 kW.
Na przykład: musimy podłączyć 4 piece producenta X, wysokość Hmin>4,00m – z tabeli odczytujemy przekrój – to PLEWA Uni Las 20/20cm.
Minimalny zewnętrzny wymiar pustaka do tego systemu to 46x46 cm. I taki pustak możemy wrysować do projektu.
Podobnie, np. dla przekroju 18/18 minimalny wymiar pustaka to 43x43 cm, itp.
Oczywiście powyższe wskazówki nie wyczerpują calości zagadnienia, dlatego w przypadku wątpliwości proszę zwracać się do nas z pytaniami.
